液體密度分辨率模體

液體密度分辨率模體

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下圖片和參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

液體密度分辨率模體符合GB/T 35386—2017《無損檢測 工業計算機層析成像(CT)檢測用密度分辨力測試卡》、GB/T 35839—2018

《無損檢測工業計算機層析成像(CT)密度測量方法》。

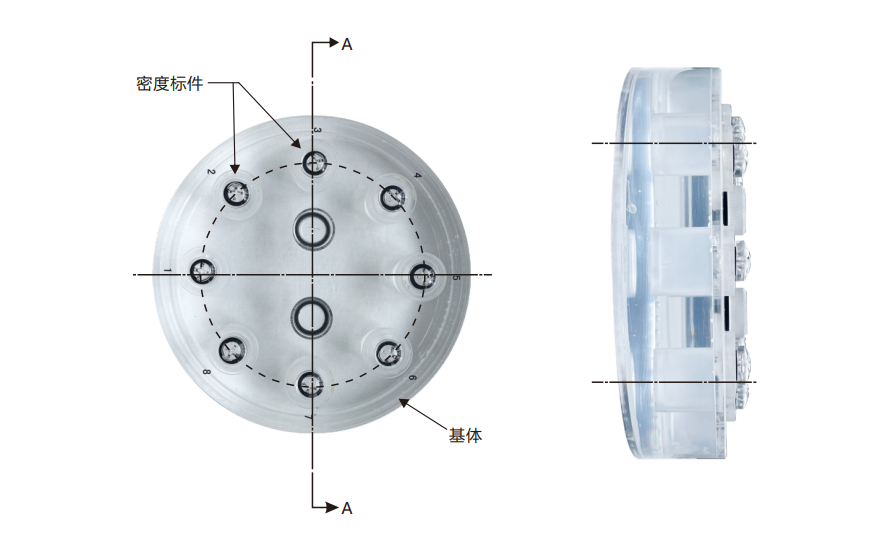

基體結構 密度對比試件是以均質材料為基體(其衰減特性與被測工件密度檢測區域周邊材料相同或相近)的特定部位插入一系列已知密
度的工件樣件，且在基體上沿圓周均勻分布，基本結構如圖所示，其直徑以 CT 系統最大成像直徑的 2/3為宜。
設計要求

2.1 密度對比試件由一系列組分均勻、密度數值穩定、易加工的材料制作的標準樣件，密度范圍應包含待測材料，且每個標準樣件的密度已知。 2.2 每個標準樣件應材質均勻，各個標準樣件的尺寸規格應相同，密度對比試件高度應為 CT 切片厚度的 3倍以上。
2.3 每個標準樣件的密度塊需經過嚴格校準，密度標定精度應高于測量需求精度一個量級，密度塊直徑不大于基體直徑的 1/7為宜，CT掃描時應盡量保證密度塊安裝穩 固，且橫截面與 CT 系統轉臺平面平行。
2.4 粉末類、液體類材料密度對比試件應密封保存。
