等中心檢測模體JJG 1028-2024
等中心檢測模體JJG 1028-2024
實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號
以下圖片和參數(shù)，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號
滿足規(guī)范：JJG 1028-2024

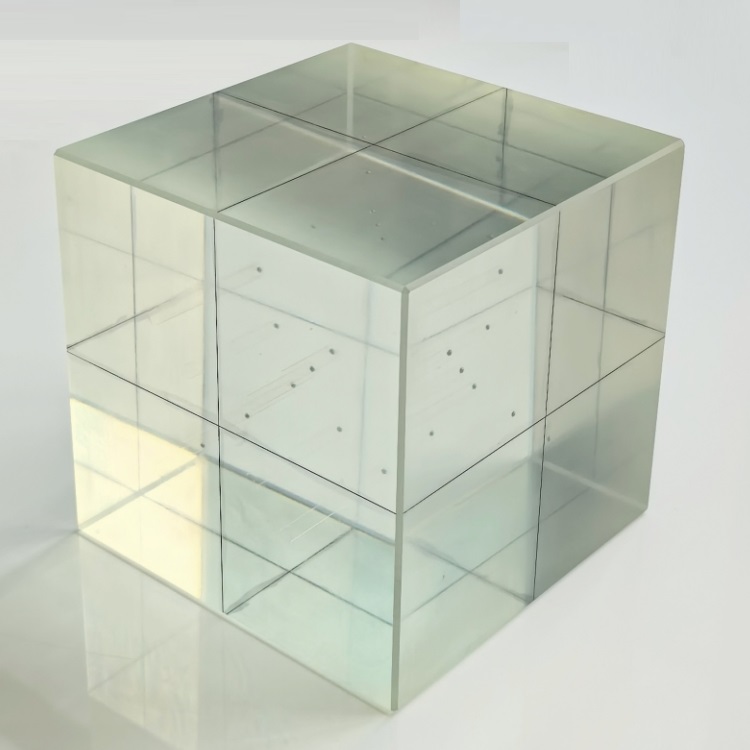

該裝置為一立方體，其幾何中心處嵌有直徑為(2±0.02)mm的高密度球。除底面外，其余各表面幾何中心處有一 “+ ” 字標記，“+ ”
標記長(2±0.02)mm、線寬 (0.2±0.04)mm，“+ ” 標記 4 個方向的延長線上各有兩個(0.2±0.04)mm、中心距不大于1mm的線形或圓
形標記，與立方體棱線交點處有5條寬(0.2±0.04)mm的短線，中間短線長3mm、兩側短線長 2 mm，短線中心距不大于 1 mm。各標記的位
置偏差不超過 ±0.1 mm。等中心檢測裝置如圖 A.1所示 。
